焦爐中的兩種煤氣的烘爐技術

    焦爐施工、焦爐烘爐以及焦爐生產操作是制約焦爐使用壽命的三大因素，其中焦爐烘爐是從焦爐施工后冷態到焦爐生產操作前熱態的重要環節。針對不同地區和環境條件采用不同的烘爐燃料，因燃料具有高熱值、易調節等特征，利用燃氣烘爐逐漸被推廣應用，但由于不同燃氣的性質以及具有條件的制約，也可采用兩種燃氣的進行烘爐。本文結合生產廠的具體條件，采用焦爐煤氣和高爐煤氣進行烘爐，前期階段需要熱量小，僅采用焦爐煤氣烘爐，后階段采用兩種煤氣同時烘爐。

　　一.工藝原理

　　根據不同煤氣的熱值以及外部管網的壓力，計算主管煤氣的管徑。煤氣主管布置在焦爐機焦兩側的操作臺上，沿縱向布置，在主管上設置煤氣支管，支管間距和燃燒室間距一致。每個支管包含煤氣閥門和調節用孔板。每個爐門設置一套煤氣燒嘴(包含一個焦爐煤氣燒嘴和一個高爐煤氣燒嘴)，燒嘴與煤氣支管之間用橡膠管進行連接。

　　高爐煤氣熱值約800×4.18KJ/m3，焦爐煤氣熱值約4000×4.18KJ/m3.由于高爐煤氣熱值較低，不易著火，低溫區域不易調節。所以250℃以下，采用熱值較高的焦爐煤氣。250℃以上，再打開高爐煤氣，利用兩種煤氣同時進行烘爐。針對不同煤氣設置不同的調節孔板，滿足不同溫度階段烘爐熱負荷的需求。

　　二.煤氣主管布置

　　本6m焦爐55孔，沿焦爐縱向布置在機焦兩側操作臺上，高爐煤氣主管管徑DN500，焦爐煤氣主管管徑DN150。

　　三.燒嘴設計

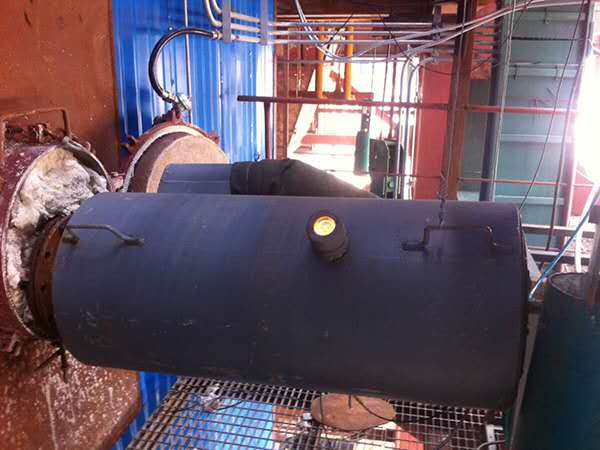

　　為滿足不同溫度階段熱負荷要求，根據兩種煤氣特征，在低溫階段僅使用焦爐煤氣即可，高溫階段可以單獨使用高爐煤氣或同時使用高爐煤氣和焦爐煤氣。為滿足兩種煤氣燃燒需要，將兩種煤氣燒嘴設計成一體，煤中煤氣設計成單獨的通道，空氣通過設置有風量調節板的進風口導入。包含高爐煤氣燒嘴和焦爐煤氣燒嘴，兩種燒嘴裝置安裝在爐門烘爐孔上，外側通過固定支架固定。

　　整個燒嘴中，高爐煤氣燒嘴是其主要部件，除形成高爐煤氣的氣流通道外，還需要設置用于固定焦爐煤氣燒嘴的套管。

　　四.調節孔板設置

　　為了調整烘爐溫度，需要對各燒嘴精確調整，在烘爐主管上設置支管，垂直安裝旋塞閥和調節板，在旋塞閥出口位置安裝調節孔板。

　　焦爐煤氣支管采用φ32，高爐煤氣采用φ76。每種煤氣各設置不同規格孔板，每個燒嘴對應一個，每套100個。

　　五.烘爐操作要求

　　整個烘爐采用計算機專用溫度采集系統，頻率為5min/次。焦爐煤氣外網供氣壓力為3500Pa，高爐煤氣外網供氣壓力為2000Pa。

　　六.技術特點

　　采用“兩種煤氣烘爐”技術的特點在于可利用兩種煤氣在一定溫度階段同時進行烘爐。在低溫階段使用熱值高、易著火的煤氣;高溫階段可使用兩種煤氣或僅使用低熱值煤氣。低熱值煤氣通過燃燒的高熱值煤氣進行點火操作。

　　該技術的核心在于研制了一套燒嘴裝置，該裝置將兩種煤氣燒嘴設計成一體，同時形成各自的專用煤氣通道，可以單獨進行使用。在低熱值煤氣燒嘴上設置固定套管用于固定高熱值煤氣燒嘴。整個燒嘴裝置外側設置風量調節擋板，根據不同烘爐階段空氣系數要求進行調節空氣量。

　　在機、焦兩側操作臺上布置煤氣主管，主管上設置與各個爐門烘爐孔對應的支管，支管上設置旋塞閥和煤氣調節孔板，支管通過橡膠管與燒嘴連接。在不同烘爐溫度階段通過更換不同孔徑的煤氣調節孔板來達到準備控制煤氣量，從而滿足烘爐升溫的要求。
